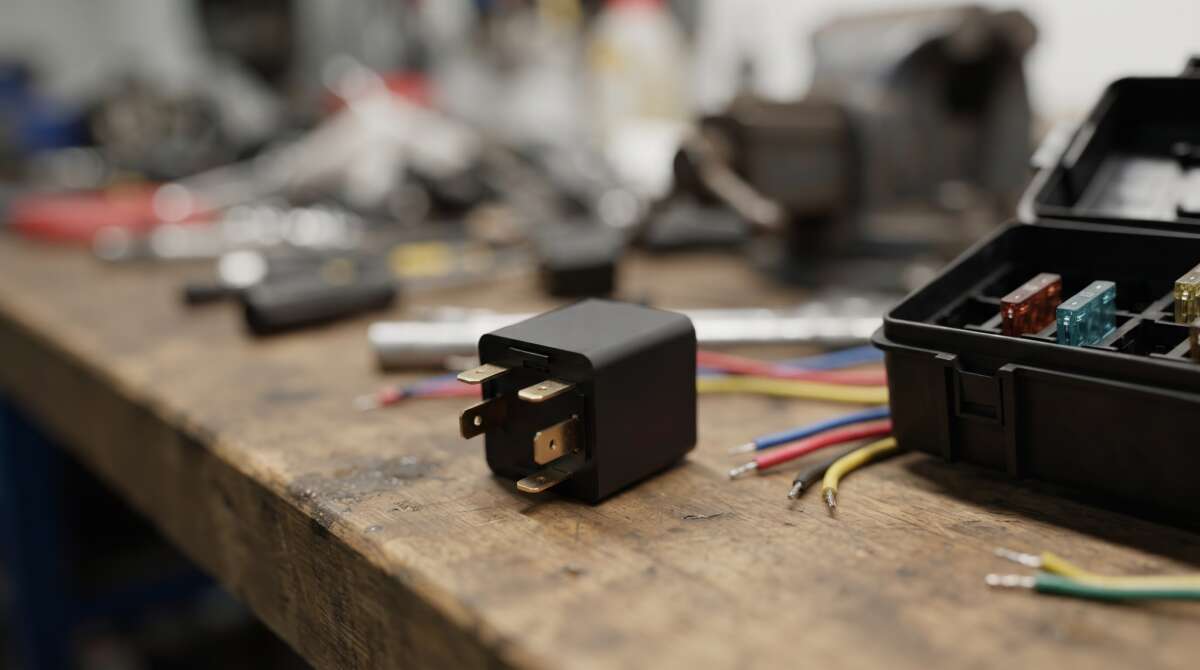

Relay 4-pin adalah saklar elektromekanis yang mengontrol aliran arus listrik antara dua sirkuit. Komponen ini memungkinkan arus kecil mengendalikan arus besar, yang sangat penting dalam aplikasi otomotif dan elektronik. Dalam kendaraan, relay ini menghubungkan arus dari baterai ke perangkat seperti lampu dan klakson. Dengan cara ini, relay 4-pin meningkatkan efisiensi penggunaan listrik sekaligus menjaga performa sistem kelistrikan. Memahami Relay 4-Pin membantu Anda mengoptimalkan keamanan dan keandalan perangkat elektronik yang digunakan sehari-hari.
Poin Penting
Relay 4-pin mengatur arus kecil untuk menyalakan arus besar.
Ini membantu menjaga perangkat elektronik tetap aman dari kerusakan.
Relay mengurangi risiko rusaknya saklar utama karena arus tinggi.
Relay 4-pin membuat sistem listrik lebih efisien dan ringan.
Pengkabelan yang benar penting agar relay bekerja baik dan aman.
Relay 4-pin bisa dipakai di mobil dan alat rumah tangga.
Memahami Relay 4-Pin
Definisi dan Fungsi Dasar Relay 4-Pin
Relay 4-pin adalah perangkat elektromagnetik yang berfungsi sebagai saklar untuk mengendalikan aliran arus listrik dalam sistem kelistrikan. Dengan empat terminal utama, relay ini memungkinkan arus kecil mengontrol arus besar. Terminal 30 menerima arus dari baterai, sementara Terminal 87 menghubungkan arus tersebut ke beban listrik. Terminal 85 menerima sinyal dari saklar utama, dan Terminal 86 berfungsi sebagai masa solenoid. Relay ini sering digunakan dalam kendaraan untuk menghidupkan perangkat seperti lampu utama, klakson, atau sistem starter.
Relay 4-pin sangat relevan dalam sistem kelistrikan modern karena efisiensinya. Anda dapat menggunakannya untuk mengurangi risiko kerusakan akibat arus besar yang langsung mengalir ke perangkat. Selain itu, relay ini juga berperan penting dalam sistem otomatisasi industri, di mana arus rendah digunakan untuk mengendalikan arus tinggi.
Komponen Utama pada Relay 4-Pin
Relay 4-pin terdiri dari beberapa komponen utama:
Terminal 30: Penyedia arus dari baterai.
Terminal 87: Terhubung dengan beban kelistrikan.
Terminal 85: Menerima sinyal dari saklar utama.
Terminal 86: Masa solenoid yang mengaktifkan elektromagnetik.
Komponen-komponen ini bekerja bersama untuk memastikan arus listrik mengalir dengan aman dan efisien. Anda dapat mengandalkan relay ini untuk mengendalikan berbagai perangkat elektronik tanpa perlu khawatir tentang lonjakan arus yang merusak.
Prinsip Kerja Elektromagnetik pada Relay 4-Pin
Prinsip kerja relay 4-pin didasarkan pada elektromagnetik. Saat arus listrik mengalir melalui Terminal 85 dan Terminal 86, medan magnet terbentuk di dalam relay. Medan magnet ini menarik armature, yang menghubungkan kontak pada posisi Normally Open (NO). Setelah kontak terhubung, arus listrik mengalir ke perangkat yang dikendalikan, seperti lampu atau klakson.
Ketika arus listrik terputus, medan magnet hilang, dan saklar kembali ke posisi Normally Closed (NC). Proses ini memastikan perangkat hanya aktif saat diperlukan. Dengan memahami prinsip ini, Anda dapat mengoptimalkan penggunaan relay untuk berbagai aplikasi kelistrikan.
Fungsi Utama Relay 4-Pin
Mengelola Aliran Arus Listrik
Relay 4-pin membantu Anda mengatur aliran arus listrik dengan lebih efisien. Saat Anda menggunakan relay ini, arus kecil dari saklar utama dapat mengontrol arus besar yang mengalir ke perangkat seperti lampu atau klakson. Hal ini mengurangi risiko kerusakan pada saklar utama akibat beban arus yang terlalu tinggi.
Relay ini juga memungkinkan Anda untuk menghubungkan perangkat dengan daya tinggi tanpa memerlukan kabel besar yang mahal. Dengan begitu, sistem kelistrikan Anda menjadi lebih sederhana dan hemat biaya. Memahami Relay 4-Pin akan membantu Anda memanfaatkan fitur ini untuk berbagai aplikasi kelistrikan.
Melindungi Sirkuit dari Kerusakan
Relay 4-pin berfungsi sebagai pelindung sirkuit. Ketika arus besar mengalir langsung ke perangkat tanpa relay, risiko kerusakan pada kabel atau perangkat meningkat. Relay ini bertindak sebagai penghubung yang aman, sehingga arus besar tidak langsung melewati saklar atau kabel kecil.
Selain itu, relay ini juga membantu mencegah lonjakan arus yang dapat merusak perangkat elektronik. Dengan relay, Anda dapat memastikan bahwa perangkat hanya menerima arus yang sesuai dengan kapasitasnya. Ini sangat penting untuk menjaga umur panjang perangkat Anda.
Meningkatkan Efisiensi Sistem Kelistrikan
Relay 4-pin meningkatkan efisiensi sistem kelistrikan dengan mengurangi beban pada saklar utama dan kabel. Anda dapat mengontrol beberapa perangkat dengan satu saklar tanpa khawatir tentang kelebihan beban. Hal ini membuat sistem lebih andal dan mudah dioperasikan.
Relay ini juga memungkinkan Anda untuk mengintegrasikan sistem otomatisasi, seperti menyalakan lampu secara otomatis saat mesin kendaraan dinyalakan. Dengan memahami Relay 4-Pin, Anda dapat menciptakan sistem kelistrikan yang lebih canggih dan efisien.
Mengontrol Perangkat Elektronik Secara Aman
Relay 4-pin memberikan cara yang aman untuk mengontrol perangkat elektronik. Dengan relay ini, kamu dapat mengaktifkan atau mematikan perangkat tanpa harus langsung menangani arus besar. Hal ini sangat penting untuk menjaga keamanan sistem kelistrikan dan mencegah risiko seperti korsleting atau kerusakan perangkat.
Relay 4-pin bekerja dengan memisahkan arus kontrol dari arus utama. Misalnya, ketika kamu ingin menyalakan lampu utama kendaraan, arus kecil dari saklar utama akan mengaktifkan relay. Relay kemudian menghubungkan arus besar dari baterai ke lampu. Proses ini memastikan saklar utama tidak terbebani oleh arus besar, sehingga lebih awet dan aman digunakan.
Selain itu, relay ini memungkinkan kamu untuk mengontrol beberapa perangkat secara bersamaan. Kamu bisa menghubungkan beberapa perangkat seperti klakson, lampu kabut, atau kipas pendingin ke satu relay. Dengan begitu, kamu hanya perlu satu saklar untuk mengontrol semuanya. Ini membuat sistem lebih sederhana dan efisien.
Keamanan juga ditingkatkan dengan penggunaan relay karena perangkat elektronik hanya akan aktif saat relay diaktifkan. Ketika relay tidak aktif, arus listrik tidak akan mengalir ke perangkat. Hal ini mencegah perangkat menyala secara tidak sengaja, yang bisa menyebabkan kerusakan atau bahaya.
Memahami Relay 4-Pin membantu kamu menciptakan sistem kelistrikan yang lebih aman dan andal. Dengan memanfaatkan relay ini, kamu dapat mengontrol perangkat elektronik dengan lebih mudah tanpa mengorbankan keamanan.
Cara Kerja Relay 4-Pin
Penjelasan Terminal-Terminal pada Relay
Relay 4-pin memiliki empat terminal utama yang masing-masing memiliki fungsi spesifik. Berikut adalah penjelasan detailnya:
Terminal 30 (Catu Daya)
Terminal ini berfungsi sebagai penyedia arus dari baterai. Arus listrik dari baterai masuk melalui terminal ini sebelum diteruskan ke perangkat yang dikendalikan. Terminal 30 menjadi titik awal aliran listrik dalam sistem relay.
Terminal 85 (Pentanahan)
Terminal ini terhubung ke masa atau ground. Saat arus kecil mengalir melalui terminal ini, medan magnet di dalam relay akan terbentuk. Fungsi pentanahan ini memastikan relay bekerja dengan stabil dan aman.
Terminal 86 (Saklar)
Terminal ini menerima sinyal dari saklar utama. Ketika saklar diaktifkan, arus kecil mengalir ke terminal ini untuk mengaktifkan solenoid di dalam relay. Terminal 86 menjadi penghubung antara saklar dan mekanisme internal relay.
Terminal 87 (Perangkat yang Dikendalikan)
Terminal ini terhubung langsung ke perangkat yang dikendalikan, seperti lampu atau klakson. Ketika relay aktif, arus dari terminal 30 diteruskan ke terminal 87 untuk menghidupkan perangkat tersebut.
Terminal | Fungsi |
|---|---|
Terminal 30 | Penyedia arus dari baterai |
Terminal 87 | Terminal yang terhubung dengan beban kelistrikan |
Terminal 85 | Sinyal dari saklar utama untuk menentukan kapan relay bekerja |
Terminal 86 | Masa dari solenoid yang terpasang di dalam relay |
Proses Aktivasi dan Deaktivasi Relay
Relay 4-pin bekerja berdasarkan prinsip elektromagnetik. Ketika arus kecil mengalir melalui terminal 85 dan 86, medan magnet terbentuk di dalam relay. Medan magnet ini menarik kontak internal, sehingga terminal 30 dan 87 terhubung. Proses ini memungkinkan arus besar mengalir ke perangkat yang dikendalikan.
Saat saklar utama dimatikan, arus ke terminal 85 dan 86 terputus. Medan magnet menghilang, dan kontak internal kembali ke posisi semula. Dengan begitu, aliran arus ke perangkat juga terhenti. Proses ini memastikan perangkat hanya aktif saat diperlukan.
Skema Kerja Relay dalam Sistem Kelistrikan
Relay 4-pin sering digunakan dalam sistem kelistrikan kendaraan. Misalnya, ketika Anda menyalakan lampu utama, saklar utama mengirimkan arus kecil ke terminal 86. Relay kemudian menghubungkan arus besar dari terminal 30 ke terminal 87, yang akhirnya menghidupkan lampu.
Skema ini memastikan saklar utama tidak terbebani oleh arus besar, sehingga lebih awet. Selain itu, relay juga melindungi perangkat dari lonjakan arus yang dapat merusak komponen elektronik. Dengan memahami relay 4-pin, Anda dapat mengoptimalkan sistem kelistrikan kendaraan Anda.
Aplikasi Praktis Relay 4-Pin
Penggunaan pada Kendaraan
Sistem Lampu Utama dan Kabut
Relay 4-pin sering digunakan untuk mengontrol sistem lampu utama dan kabut pada kendaraan. Dengan relay ini, arus besar dari baterai dapat langsung mengalir ke lampu tanpa membebani saklar utama. Hal ini memastikan lampu menyala lebih terang dan saklar lebih awet. Kamu juga dapat mengurangi risiko korsleting karena relay membantu mengatur aliran arus dengan aman.
Sistem Klakson
Klakson membutuhkan arus besar untuk menghasilkan suara yang kuat. Relay 4-pin memungkinkan arus besar ini mengalir langsung dari baterai ke klakson. Dengan begitu, kamu bisa mendapatkan suara klakson yang lebih keras tanpa merusak saklar utama. Relay juga memastikan klakson hanya aktif saat tombol ditekan.
Sistem Pendingin Mesin
Pada sistem pendingin mesin, relay 4-pin mengontrol kipas pendingin. Ketika suhu mesin meningkat, relay mengaktifkan kipas untuk mendinginkan mesin. Proses ini menjaga suhu mesin tetap stabil dan mencegah overheating. Relay memastikan kipas hanya bekerja saat diperlukan, sehingga lebih hemat energi.
Sistem Starter
Relay 4-pin juga digunakan dalam sistem starter kendaraan. Relay ini membantu mengalirkan arus besar ke motor starter saat mesin dinyalakan. Dengan relay, proses starter menjadi lebih efisien dan aman. Kamu tidak perlu khawatir tentang kerusakan pada saklar starter akibat arus besar.
Aplikasi pada Perangkat Elektronik
Peralatan Rumah Tangga
Relay 4-pin banyak digunakan pada peralatan rumah tangga seperti mesin cuci dan kulkas. Relay ini membantu mengontrol aliran arus ke motor atau kompresor, sehingga perangkat bekerja lebih efisien. Kamu juga bisa mengandalkan relay untuk melindungi perangkat dari lonjakan arus yang tiba-tiba.
Sistem Otomasi Industri
Dalam industri, relay 4-pin memainkan peran penting dalam sistem otomatisasi. Relay ini memungkinkan kontrol arus listrik yang sederhana dan efisien. Kamu bisa menggunakannya untuk mengendalikan mesin atau peralatan berat dengan arus besar. Fleksibilitas relay membuatnya cocok untuk berbagai aplikasi industri.
Keunggulan Relay 4-Pin dalam Aplikasi Modern
Relay 4-pin memiliki beberapa keunggulan yang membuatnya unggul dibandingkan jenis relay lainnya:
Kapasitas arus yang lebih tinggi memungkinkan relay ini menangani perangkat dengan daya besar.
Fleksibilitas penggunaannya memudahkan kamu mengontrol aliran listrik dalam berbagai aplikasi.
Relay ini sering digunakan dalam peralatan rumah tangga dan sistem otomatisasi industri karena keandalannya.
Memahami Relay 4-Pin membantu kamu memanfaatkan keunggulan ini untuk menciptakan sistem kelistrikan yang lebih aman dan efisien.
Panduan Pengkabelan Relay 4-Pin
Alat dan Bahan yang Dibutuhkan
Sebelum memulai pengkabelan, kamu perlu menyiapkan alat dan bahan yang tepat. Berikut adalah daftar yang direkomendasikan untuk memastikan proses berjalan lancar:
Timer Relay
Power Supply
Safety Relay
Electromechanical Relay
Kontrol Relay
Logic Kontroler
Smart Relay
Easy Harmony GXU
Pastikan semua alat dalam kondisi baik dan sesuai dengan kebutuhan sistem kelistrikanmu. Dengan alat yang tepat, kamu dapat menghindari kesalahan selama proses pengkabelan.
Langkah-Langkah Pengkabelan
Identifikasi Terminal pada Relay
Langkah pertama adalah mengenali terminal-terminal pada relay 4-pin. Perhatikan label pada relay, seperti Terminal 30, 85, 86, dan 87. Setiap terminal memiliki fungsi spesifik yang harus kamu pahami sebelum melanjutkan.
Menghubungkan Kabel ke Terminal yang Tepat
Setelah mengidentifikasi terminal, sambungkan kabel sesuai fungsinya:
Hubungkan Terminal 30 ke sumber daya, seperti baterai.
Sambungkan Terminal 85 ke ground atau masa.
Hubungkan Terminal 86 ke saklar utama.
Sambungkan Terminal 87 ke perangkat yang akan dikendalikan, seperti lampu atau klakson.
Gunakan kabel dengan ukuran yang sesuai untuk memastikan arus mengalir dengan aman.
Pengujian dan Verifikasi Koneksi
Setelah semua kabel terhubung, lakukan pengujian. Aktifkan saklar utama untuk memastikan relay bekerja dengan benar. Periksa apakah perangkat yang dikendalikan menyala atau berfungsi sesuai harapan. Jika ada masalah, periksa kembali sambungan kabel untuk memastikan tidak ada kesalahan.
Tips Keselamatan dalam Pengkabelan
Selama proses pengkabelan, keselamatan harus menjadi prioritas utama. Berikut adalah beberapa tips penting:
Pastikan semua sambungan kuat dan aman untuk mencegah risiko kelistrikan.
Gunakan kabel yang cukup tebal untuk menahan arus tinggi.
Gunakan isolasi listrik pada setiap sambungan untuk mencegah korsleting.
Dengan mengikuti tips ini, kamu dapat mengurangi risiko kerusakan pada perangkat dan menjaga keamanan sistem kelistrikanmu.
Memahami Relay 4-Pin membantu kamu memahami cara kerja dan manfaatnya dalam sistem kelistrikan. Relay ini memungkinkan arus kecil mengontrol arus besar, melindungi perangkat dari kerusakan, dan meningkatkan efisiensi sistem. Aplikasi praktisnya mencakup kendaraan, peralatan rumah tangga, dan sistem otomatisasi industri.
Pengkabelan yang benar sangat penting untuk mencegah kerusakan. Pastikan kamu menyiapkan alat seperti kabel listrik, tang, dan multimeter. Pilih lokasi pemasangan relay yang kering dan terlindung. Sambungkan kabel sesuai terminal, lalu uji sistem untuk memastikan fungsinya. Kencangkan relay dan rapikan kabel agar lebih aman.
Jika kamu baru memulai, mulailah dengan memahami terminal-terminal pada relay. Praktikkan pengkabelan sederhana untuk meningkatkan keahlianmu. Dengan langkah ini, kamu dapat menciptakan sistem kelistrikan yang aman dan andal.
FAQ
Apa yang Terjadi Jika Relay 4-Pin Tidak Berfungsi?
Relay yang rusak dapat menyebabkan perangkat elektronik tidak menyala atau bekerja tidak stabil. Kamu perlu memeriksa koneksi kabel dan memastikan relay mendapatkan arus yang cukup. Jika relay tetap tidak berfungsi, gantilah dengan yang baru untuk menghindari kerusakan lebih lanjut.
Bagaimana Cara Memilih Relay 4-Pin yang Tepat?
Pilih relay berdasarkan kapasitas arus dan tegangan perangkat yang akan dikendalikan. Periksa spesifikasi teknis pada relay, seperti nilai ampere dan voltase. Pastikan relay kompatibel dengan sistem kelistrikanmu untuk mencegah masalah saat pemasangan.
Apakah Relay 4-Pin Bisa Digunakan untuk Semua Perangkat?
Relay 4-pin cocok untuk perangkat dengan arus besar seperti lampu, klakson, atau kipas pendingin. Namun, tidak semua perangkat memerlukan relay. Perangkat dengan arus kecil biasanya tidak membutuhkan relay karena arusnya dapat langsung dikendalikan oleh saklar.
Bagaimana Cara Menguji Relay 4-Pin?
Gunakan multimeter untuk memeriksa kontinuitas antara terminal 30 dan 87 saat relay diaktifkan. Jika tidak ada kontinuitas, relay mungkin rusak. Kamu juga bisa mendengar bunyi klik saat relay bekerja, yang menandakan bahwa mekanisme internalnya berfungsi.
Apakah Relay 4-Pin Aman Digunakan?
Relay 4-pin aman jika dipasang dengan benar. Pastikan kabel terhubung dengan kuat dan gunakan isolasi untuk mencegah korsleting. Pilih relay dengan kapasitas arus yang sesuai untuk menghindari panas berlebih atau kerusakan pada sistem kelistrikanmu.
